DDS-VFO

Nach Aufarbeitung und Reparatur unseres Sommerkamp FT277 (FT101) haben wir uns dazu entschieden diesen etwas zu modernisieren und mit einem DDS-VFO auszurüsten.

Nach intensiver Suche kam mal wieder nur ein Eigenbau mit einem AD9850 in Frage, da dieses Modul zu einem äußerst günstigem Preis angeboten wird.

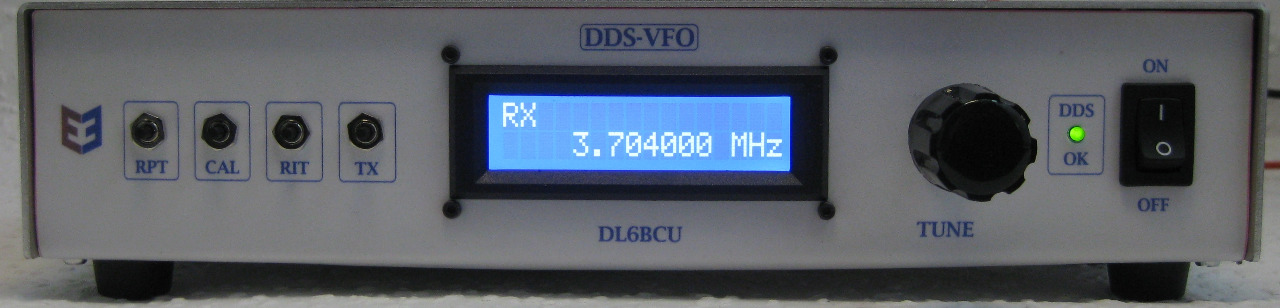

Frontansicht:

Ausgestattet mit einigen sehr nützlichen Zusatzfunktionen wie TX-Offset, RIT, Calibration-Menü und Repeaterbetrieb.


Rückansicht:

Anschluss über eine 4pol Buchse für die Spannungsversorgung, PTT-Eingang (Optokoppler) und VFO-Signal.

BNC-Buchse für Messzwecke etc.


Technische Daten:

  • Abmessungen: 250 x 95 x 50mm (LxBxH)
  • Versorgungsspannung: 9-15V DC
  • Stromaufnahme: 110mA
  • Gewicht: ca.600g
