Duoband-Transverter

Als Erweiterung zum RED PITAYA SDR-TRX haben wir uns einen Duoband-Transverter für 2M und 70CM aufgebaut.

Die beiden Transverter- sowie das Attenuatorboard sind zu einem attraktiven Preis im "transverter-store" zu bekommen, weshalb ein Eigenbau nicht erforderlich war.

Die Leiterplatten sind industriell gefertigt und von guter Qualität. Die Inbetriebnahme gestaltete sich äußerst problemlos.


Frontplatte:

Umschalter für 2M oder 70CM Betrieb, RX-Led, TX-Led, 2M-Led, 70CM-Led, DC-Led, ON/OFF Schalter


Rückseite:

PTT-Buchse, Erdungsanschluss, 28MHz-IF (BNC-Buchse), UHF-ANT(N-Buchse), VHF-Ant (PL-Buchse), DC-Buchse

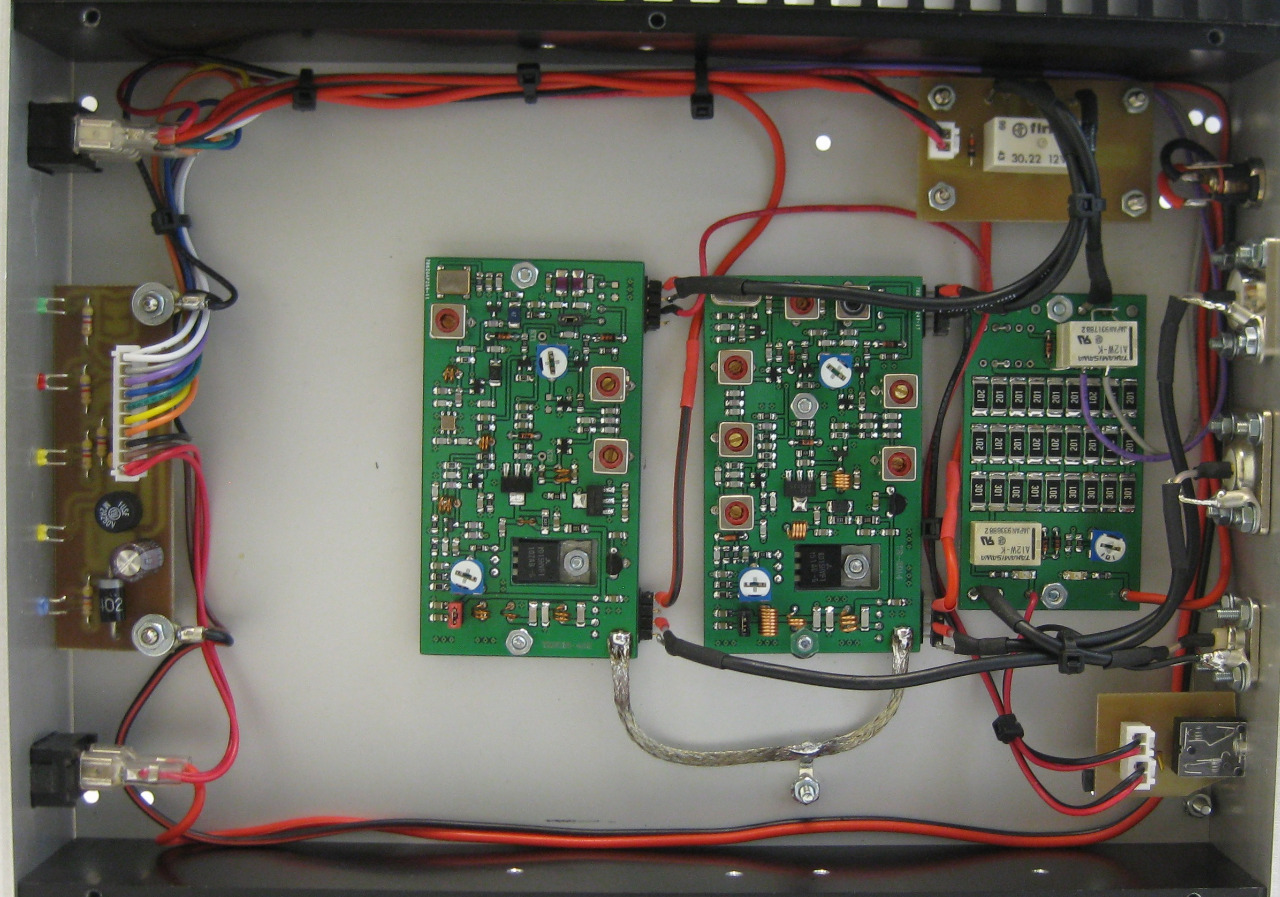

Aufbau:


Komponenten:

  • 1 x ATT-Board
  • 1 x 144MHz - 28MHz Transverter
  • 1 x 432MHz - 28MHz Transverter
  • 1 x PTT-Unit
  • 1 x 28MHz Switch-Unit
  • 1 x Front-Panel Unit
